过滤洗涤干燥三合一体机

当前位置:首页 > 产品展示

过滤洗涤干燥三合一体机

发布时间:2019-01-25      点击次数:888

典型应用

  制药工业、精细化工、燃料和颜料化工、食品工业、农产品提炼的化学品、聚合物和树脂产品。

性能特点

一机多能、集桨化、过滤、洗涤、干燥于一体。

全密封操作,尤其适用于有剧毒、有害和有污染的物料。

对有特殊要求的物料可重复桨化、过滤。

过滤介层更换方便。

PLC自动控制,实现无人操作。

在位取样,物料状况随时控制。

结构紧凑、安装方便、占地面积小。

能耗低、运转平稳、无振动和噪声。

能彻底清洗,符合GMP标准。

主要技术参数

型号 公称过滤面积(m²) 内直径(mm) 公称容积(m³) 筒体高度(mm) 滤饼高度(mm) 桨叶提升高度(mm) 搅拌电机功率(kw) 设备净重(kg) 设备总高(mm)
GXH800 0.5 800 0.53 900 200 300 5.5 2230 3130
GXH1200 1.0 1200 1.36 950 250 300 7.5 4300 3900
GXH1400 1.5 1400 1.19 1100 300 350 11 5890 4360
GXH1600 2.0 1600 2.99 1200 350 400 15 6630 4680
GXH2000 3.0 2000 5.06 1200 400 450 18.5 11350 5150
GXH2400 4.0 2400 6.76 1250 450 500 18.5 13850 5280
GXH2800 6.0 2800 10.8 1250 450 500 22 16300 5520
GXH3000 7.0 3000 14.8 1550 600 550 37 18650 5750
GXH3200 8.0 3200 16.8 1550 600 550 45 21230 5850

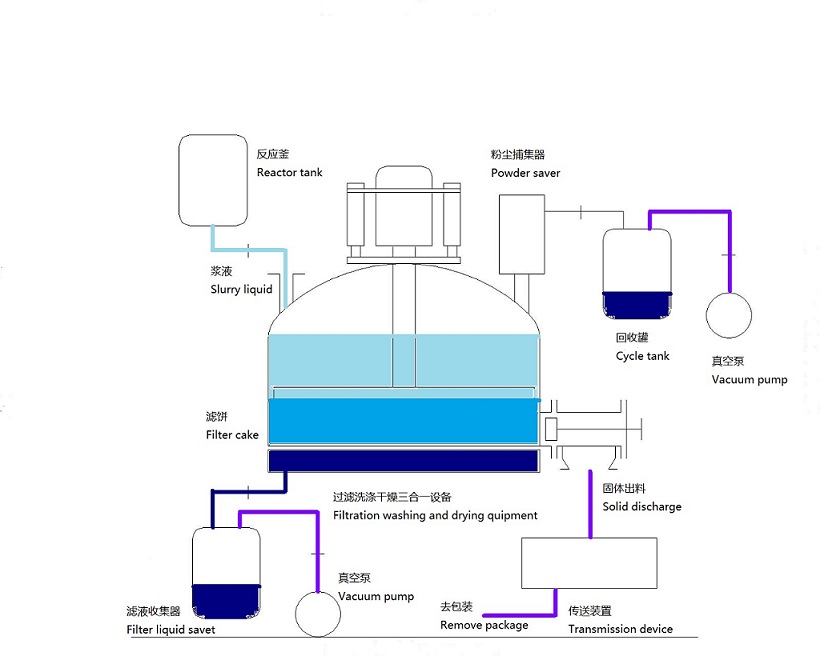

生产过程

过滤阶段:在加压或真空状态下操作,实现母液和滤液的分离,滤饼平整厚度可达600mm。

洗涤阶段:残母液洗涤和预脱水,滤饼得到进一步纯化。机器内装有特别喷淋装置,使洗涤液均匀地分布于容器内部,实现容器内部清洗和物料清洗,通过升降搅拌器逐层将滤饼和洗液混合,最后形成浆状悬浊液滤饼(物料得到充分洗涤)。

干燥阶段:滤饼的干燥脱水处理。滤饼在被搅拌器逐层刮疏松的同时,设备侧壁、滤板的底部及运动的搅拌叶同时对滤饼加热,湿份,使物料加速干燥,提高干燥效果。

卸料阶段:在位取样,物料达到干燥要求后,刮松物料,通过搅拌浆的推动作用物料从侧出料口自动卸出,直接进入包装。

产品结构

本机设有加热系统、搅拌系统、动力系统、卸料系统、在位取样系统。

搅拌系统由密封、搅拌轴和搅拌器组成。搅拌器能正反旋转,通过电机减速器后带动轴转动,变频调速控制速度0-20转/分,搅拌器升降通过液压控制。

加热系统由底板加热系统、夹套加热系统、搅拌轴加热系统组成,可实现多方位同时加热,取得最大效果、最短时间干燥物料。

底板为可拆式底板,通过液压缸实现拆卸和夹紧,下部带有车轮,可方便地对过滤板进行清洗。

固体出料系统。为手动控制出料阀。阀芯关闭后内侧与设备筒体内壁吻合,不影响搅拌内侧动作。

原理

三合一是将过滤、洗涤、干燥三个过程合在一台机器内完成直至固体卸料的全过程。同时替代抽滤器、压滤器、双锥干燥器、干燥箱等,可实现全封闭、全过程的连续操作生产、更适应于无菌要求的产品及有毒产品生产。
